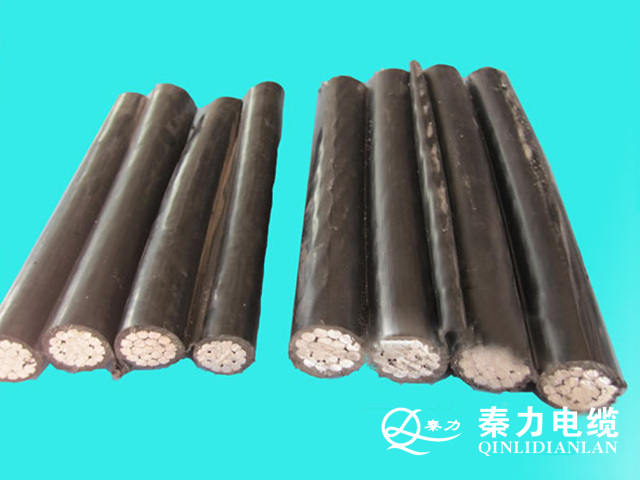

集束导线 线缆
作者 Admin
浏览
发布时间 15/01/24
 |
产品编号：
|
2413514216 |
|
产品名称：
|
集束导线 线缆 |
|
规 格：
|
|
|
产品备注：
|
线缆--集束导线 |
| |
产品类别：
|
集束导线 |
| |
|
| 产品说明 |
|
品 牌：秦力
型 号：集束导线
电压等级：中低压电力电缆（35KV及以下）
绝缘材料：塑料绝缘电力电缆
电压等级：0.6/1KV
产品认证：CCC
产品简介：本产品适用于交流额定电压0.6/1KV及以下输配电线路
一、产品标准
本产品采用GB12527-90进行生产。
二、使用特性
1.电缆的长期允许工作温度：聚氯乙烯绝缘为： 70℃
聚乙烯绝缘为： 70℃
教练聚乙烯绝缘为：90℃
2.电缆的短时最高工作温度：短路时（5秒内）
聚氯乙烯绝缘为： 160℃
聚乙烯绝缘为： 130℃
教练聚乙烯绝缘为：250℃
3.电缆的敷设温度不得低于-20℃
4.电缆的允许弯曲半径：电缆外径（D）小于25mm者，应不小于4D；
电缆外径（D）为25mm及以上者，应不小于6D。
三、电缆型号及规格
1.电缆的型号见表1；
2.电缆的规格见表2 。
表1
|
额定电压KV
|
型 号
|
名 称
|
使用范围
|
|
0.6/1
|
JKLVS
|
铝芯聚氯乙烯绝缘架空集束导线
|
架空固定敷设、引户线等
|
|
JKLYS
|
铝线聚乙烯绝缘架空集束导线
|
架空固定敷设、引户线等
|
|
JKLYJS
|
铝芯交联聚乙烯绝缘架空集束导线
|
架空固定敷设、引户线等
|
表2
|
额定电压KV
|
芯数
|
标称截面mm2
|
|
0.6/1
|
1、2、3、4
|
16 ～ 120
|
四、电缆的主要技术指标
1.电缆的导体采用铝芯紧压圆形绞合导体，紧压圆形绞合导体应符合GB/T3956-1997的有关规定。
2.绝缘采用黑色耐候聚氯乙烯、聚乙烯、交联聚乙烯绝缘料。
3.产品电缆应进行交流电压试验：
额定电压0.6/1KV及以下电缆应能耐受3500V，1min浸水耐压试验。
4.电缆表面有清晰的制造厂名称、型号、长度及电压等级的连续标志。
五、交货长度
电缆的交货长度应不小于200m、允许长度不小于50m倍数的短段交货，但其数量不超过交货总长度的10%，根据双方协议，允许以任何长度交货。
六、
订货时应注明所订产品的型号、规格、电压等级、执行标准及数量。
例如：订货规格3×95+1×70额定电压0.6/1KV聚氯乙烯绝缘集束导线5Km则写为：
JKLVS 0.6/1KV 3×95+1×70 GB12527-90
本公司现有生产和检测设备200多套，生产电线电缆30多个品种，1000多种规 格，主要产品有架空绝缘电缆，电力电缆、地埋电缆、低压交联、低烟无卤电缆、BV铜塑线、BLV铝芯电线、BVR铜软电线、BLX铝皮线、BX铜皮线、 BXR铜皮软电线，LJ铝绞线和LGJ钢芯铝绞线等。
|
|
|
