概述同轴电缆|同轴电缆

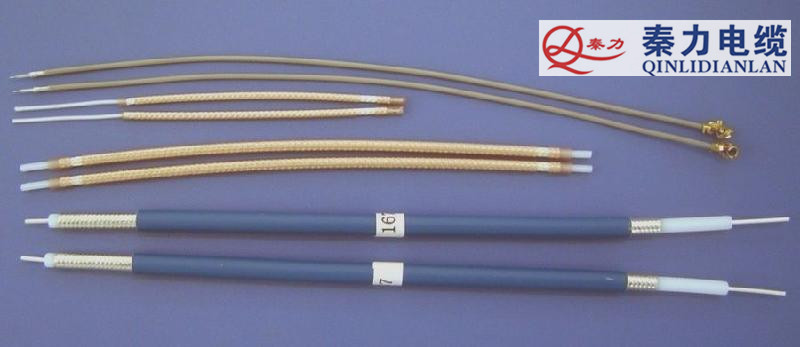

                                 概述同轴电缆

基带同轴电缆

    同轴电缆以硬铜线为芯，外包一层绝缘材料。这层绝缘材料用密织的网状导体环绕，网外又覆盖一层保护性材料。有两种广泛使用的同轴电缆。一种是50欧姆电缆，用于数字传输，由于多用于基带传输，也叫基带同轴电缆；另一种是75欧姆电缆，用于模拟传输，即下一节要讲的宽带同轴电缆。这种区别是由历史原因造成的，而不是由于技术原因或生产厂家。?

同轴电缆的这种结构，使它具有高带宽和极好的噪声抑制特性。同轴电缆的带宽取决于电缆长度。1km的电缆可以达到1Gb/s~2Gb/s的数据传输速率。还可以使用更长的电缆，但是传输率要降低或使用中间放大器。目前，同轴电缆大量被光纤取代，但仍广泛应用于有线电视和某些局域网。?

宽带同轴电缆

    使用有限电视电缆进行模拟信号传输的同轴电缆系统被称为宽带同轴电缆。“宽带”这个词来源于电话业，指比4kHz宽的频带。然而在计算机网络中，“宽带电缆”却指任何使用模拟信号进行传输的电缆网。?由于宽带网使用标准的有线电视技术，可使用的频带高达300MHz（常常到450MHz）；由于使用模拟信号，需要在接口处安放一个电子设备，用以把进入网络的比特流转换为模拟信号，并把网络输出的信号再转换成比特流。?宽带系统又分为多个信道，电视广播通常占用6MHz信道。每个信道可用于模拟电视、CD质量声音(1.4Mb/s)或3Mb/s的数字比特流。电视和数据可在一条电缆上混合传输。?宽带系统和基带系统的一个主要区别是：宽带系统由于覆盖的区域广，因此，需要模拟放大器周期性地加强信号。这些放大器仅能单向传输信号，因此，如果计算机间有放大器，则报文分组就不能在计算机间逆向传输。为了解决这个问题，人们已经开发了两种类型的宽带系

    同轴电缆的物理参数

    同轴电缆具有足够的可柔性,能支持254mm(10英寸)的弯曲半径。中心导体是直径为

2.17mm±0.013mm的实芯铜线。绝缘材料必须满足同轴电缆电气参数。屏蔽层是由满足传输阻抗和ECM规范说明的金属带或薄片组成,屏蔽层的内径为6.15mm,外径为8.28mm。外部隔离材料一般选用聚氯乙烯(如PVC)或类似材料。

3、对电缆进行测试的主要参数有:

(1)导体或屏蔽层的开路情况。

(2)导体和屏蔽层之间的短路情况。

(3)导体接地情况

(4)在各屏蔽接头之间的短路情况。

检测同轴电缆质量的方式

1、观察绝缘介质的整度

       标准同轴电缆的截面很圆整，电缆外导体、铝泊贴于绝缘介质的外表面。介质的外表面越圆整，铝箔与它外表的间隙越小，越不圆整间隙就越大。实践证明，间隙越小电缆的性能越好，另外，大间隙空气容易侵入屏蔽层而影响电缆的使用寿命。

2、检测同轴电缆绝缘介质的一致性

       同轴电缆缘介质直径波动主要影响电缆的回波系数，此项检查可剖出一段电缆的绝缘介质，用千分尺仔细栓查各点外径，看其是否一致。

3、检测同轴电缆的编织网

       同轴电缆的纺织网线对同轴电旨的屏蔽性能起着重要作用，而且在集中供电有线电视线路中还是电源的回路线，因此同轴电缆质量检测必须对纺织网是否严密平整进行察看，方法是剖开同轴电缆外护套，剪一小段同轴电缆编织网，对编织网数量进行鉴定，如果与所给指标数值相符为合格，另外对单根纺织网线用螺旋测微器进行测量，在同等价格下，线径越粗质量越好。

4、检测铝箔的质量

       同轴电缆中起重要屏蔽作用的是铝箔，它在防止外来开路信号干扰与有线电视信号汇露方面具有重要作用，因此对新进同轴电旨应检查铝箔的质量。首先，剖开护套层，观察编织网线和铝箔层表面是否保持良好光泽；其次是取一段电缆，紧紧绕在金属小轴上，拉直向反向转绕，反复几次，再割开电缆护套层观看铝箔有无折裂现象，也可剖出一小段铝箔在手中反复揉搓和拉伸，经多次揉搓和拉伸仍未断裂，具有一定韧性的为合作呕，否则为次品。

5、查外护层的挤包紧度

       高质量的同轴电缆外护层都包得很紧，这样可缩小屏蔽层内间隙，防止空气进入造成氧化，防止屏蔽层的相对滑动引起电性能飘移，但挤包太紧会造成剥头不便，增加施工难度。检查方法是取1m长的电缆，在端部肃去护层，以用力不能拉出线芯为合适。

6、察电缆成圈形状

        电缆成圈不仅是个美观问题。而且也是质量问题。电缆成圈平整，各条电缆保持在同一同心平面上，电缆与电缆之间成圆弧平行地整体接触，可减少电缆相互受力，堆放不易变形损伤，因此在验收电缆质量时对此不可掉以轻心。
